Теодолиты и их устройство

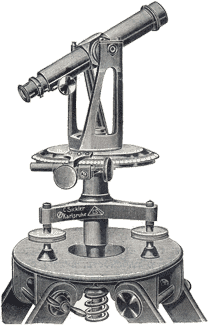

Теодолитом называется инструмент, служащий для измерения углов на местности. Общий вид теодолита представлен на рис. 1, а на рис. 2 и 3 даны два вертикальных его разреза.

Существенные части теодолита: а) круг d с делениями, называемый лимбом; б) алидадный круг ƒ, вращающийся в центре лимба; к нему прикреплена подставка g зрительной трубы m, на алидадном же круге находятся верньеры ƒ₃ и ƒ₄ для отсчитывания по лимбу и уровень l для приведения инструмента в нормальное положение; в) подставка инструмента с, представляющая собою металлический отлив с тремя отростками и тремя подъемными винтами; г) штатив a в виде треножника.

Рис. 1

Рис. 2

На рис. 1, 2 и 3 для удобства обозрения отдельные части инструмента обозначены каждая особой буквой, а детали этой части отличаются различными указателями, стоящими при ее букве. Например, все, что, относится к штативу, обозначено буквой а с различными указателями. Штатив состоит из металлической (или деревянной) головки в виде площадки, к которой прикрепляются при помощи винтов с крылатыми гайками, называемыми барашками, три ножки. Ножки–легкого типа; каждая состоит из двух деревянных пластинок, скрепленных в нескольких местах деревянными брусочками при помощи винтов. Ножки снабжены железными наконечниками с лапками для удобного втыкания их в землю.

Подставка инструмента ставится тремя винтами на головку штатива я привинчивается к нему при помощи особого винта b с пружиной, называемого становым. Внизу станового винта делается крючок b₆ для прикрепления нити отвеса.

Лимб иногда прикрепляется наглухо к подставке. Тогда теодолит называется простым (рис. 4). В других случаях лимб вращается на особой оси во втулке подставки (рис. 1, 2, 3). Такой теодолит называется повторительным. В плоскую или слегка скошенную верхнюю поверхность лимба врезывается серебряная пластинка d₃, на которой и наносятся деления через ½°, 1/3° иногда через 1/6°. Подпись делений на лимбе теодолита идет, возрастая по ходу часовой стрелки. Ось лимба полая. Внутри нее вращается алидадная ось. Оси лимба и алидадного круга слегка конические.

Рис. 3

Рис. 4

Алидадный круг имеет два противоположных верньера с иллюминаторами ƒ₁₀ и ƒ₁₁ и лупами g₄ и g₅. К нему наглухо прикреплены две подставки g, в углублениях которых покоятся цилиндрические цапфы i₁ и i₂ оси i, вокруг которой вращается зрительная труба известного нам устройства. Для придания большей жесткости инструменту, обе подставки g делаются из одного куска металла. Уровней на алидадном круге помещается один или два.

Теодолиты, употребляемые для обыкновенных геодезических работ, снабжаются верньерами с точностью отсчитывания 1’, иногда ½’. Теодолиты, употребляемые для особо точных геодезических работ, так называемые большие теодолиты, обладают значительно большей точностью отсчитывания. Здесь мы имеем в виду теодолиты первого рода.

Рис. 5

Для прекращения вращения лимба, алидадного круга или трубы вокруг их осей и придания им медленного вращения применяются различные приспособления; наиболее распространенным из них является хомутик с пружиной и двумя винтами. Такое приспособление для лимба изображено на рис. 5. Здесь хомутик надевается на втулку d₄ привинченную к выступу оси лимба. Винт d₁ нажимательный, или закрепительный; он прекращает произвольное вращение лимба. Винт d₉ называется микрометренным, или наводящим. Он упирается своим концом в выступ c₁₁ подставки.

Ввинчивание винта d₉ поворачивает лимб в одну сторону, а при вывинчивании микрометренного винта пружина d₁₁ подает лимб в другую сторону.

У алидады (рис. 1, 3) закрепительный винт — e₃, микрометренный — ƒ₆. У зрительной трубы закрепительный винт — i₅, микрометренный — i₇.
